La tecnología de almacenamiento de hielo es una solución clave para el ahorro energético en los edificios modernos. Al producir hielo durante las horas de menor demanda nocturna (con tarifas eléctricas más bajas) y fundirlo para refrigeración durante las horas punta diurnas, se reducen significativamente los costes operativos del aire acondicionado. ¿Un componente crítico de este sistema?

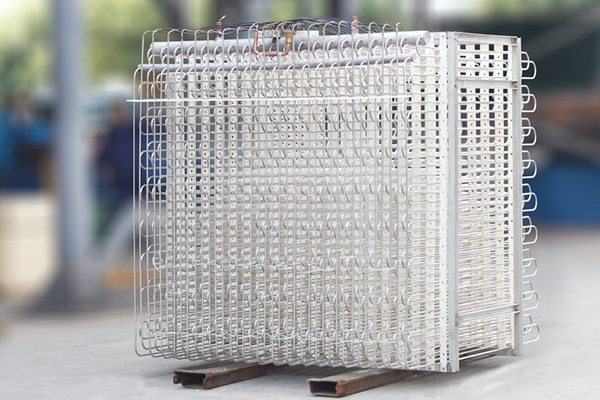

Tubos intercambiadores de calor de acero inoxidable en forma de U
Dentro del tanque de almacenamiento, su diseño impacta directamente la eficiencia, la estabilidad y la vida útil. Analicemos esta tecnología esencial.
Cómo funcionan las unidades de almacenamiento de hielo y la función del tanque
Un sistema de almacenamiento de hielo consta de una unidad de refrigeración, un tanque de almacenamiento de hielo, un intercambiador de calor y un sistema de control. Sus procesos principales son:
• Fabricación de hielo por la noche:
Durante la baja demanda de electricidad, la unidad de refrigeración enfría el agua o el glicol en el tanque por debajo del punto de congelación, formando hielo en la superficie exterior de los tubos del intercambiador de calor para almacenar energía fría.
• Derretimiento de hielo durante el día para refrigeración:
Cuando la demanda es máxima, se bombea agua caliente de retorno al tanque. Intercambia calor con el hielo, produciendo agua fría para el aire acondicionado.
Los tubos de acero inoxidable en forma de U desempeñan una doble función:
• En la fabricación de hielo: hacen circular refrigerantes (como el glicol) para transferir frío al agua circundante.
• En el derretimiento del hielo: Actúan como canales para la circulación del agua fría, absorbiendo energía del hielo derretido.

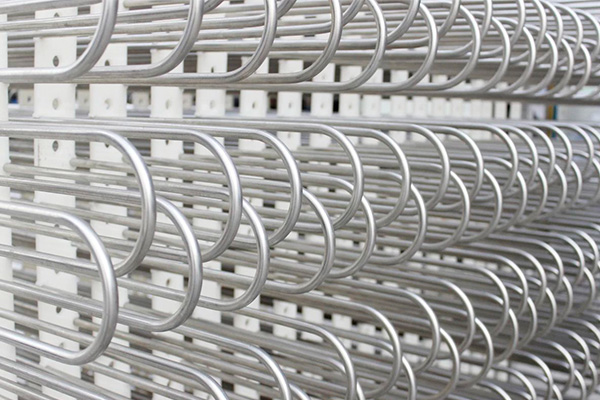

Ventajas de los tubos de acero inoxidable en forma de U
En comparación con los tubos rectos o en espiral, los diseños de acero inoxidable en forma de U ofrecen ventajas clave:
Transferencia de calor eficiente y formación uniforme de hielo
• Mayor área de contacto: la curva en U permite una distribución uniforme del tubo en un espacio limitado, lo que aumenta la eficiencia de fabricación y fusión del hielo.
• Zonas muertas reducidas: el espaciado adecuado evita la acumulación desigual de hielo (común en los tubos rectos), lo que garantiza un crecimiento uniforme.
Resistencia a la expansión por congelación y alivio de tensión
• Estructura flexible: La curva en U absorbe la tensión de la expansión del hielo a través de una deformación menor, evitando grietas a bajas temperaturas.
• Menos soldaduras: el moldeo de una sola pieza (construcción de una sola pieza) reduce los riesgos de fugas en las uniones de tubos rectos.
Resistencia a la corrosión y longevidad
• El acero inoxidable (304 o 316L) supera al acero al carbono en la resistencia a la corrosión por cloruro, ideal para el contacto a largo plazo con agua, glicol y frío.
• Las superficies lisas minimizan la acumulación de sarro, lo que reduce las necesidades de mantenimiento.
Especificaciones clave y consejos de selección
• Material: El acero inoxidable 316L es adecuado para agua con alto contenido de cloruro (por ejemplo, áreas costeras) para una mejor resistencia a las picaduras.
• Espesor de la pared: 0,8–1,5 mm, según la presión (sistemas atmosféricos/presurizados) y la resistencia a la congelación.
• Diseño: Diámetros DN15–DN25 con eficiencia de equilibrio de espaciado y espacio para expansión de hielo; radio de curvatura en U ≥3x diámetro de la tubería (para reducir la resistencia al flujo).
• Instalación: Juegos de tubos modulares ensamblados en fábrica para elevación en el lugar; los soportes de nailon/acero inoxidable evitan el desgaste por vibración.
Caso real y beneficios
Un complejo comercial con un tanque de 800m³ (tubos en U de 316L, DN20, pared de 1,2 mm) logró:
• 15% más de eficiencia de almacenamiento, refrigeración durante el día durante 8 horas.
• Cero fugas de corrosión durante 10 años.
• Ahorro anual de electricidad de ~¥450.000, con una recuperación de la inversión en <4 años.
Tendencias futuras
• Recubrimientos: Recubrimientos anticorrosión/antiincrustantes a escala nanométrica para una vida útil más prolongada.
• Monitoreo inteligente: sensores que rastrean el espesor del hielo y el estado del tubo para optimizar el almacenamiento.
• Diseño liviano: el acero inoxidable de alta resistencia y paredes delgadas (por ejemplo, acero dúplex) reduce la carga del tanque.
Los tubos intercambiadores de calor de acero inoxidable en forma de U, gracias a su eficiencia, resistencia a la congelación y durabilidad, son ahora la mejor opción para tanques de almacenamiento de hielo. A medida que avancen los materiales y la fabricación, impulsarán su adopción en edificios ecológicos y refrigeración urbana, un aspecto crucial para los objetivos de neutralidad de carbono.
